產品說明:

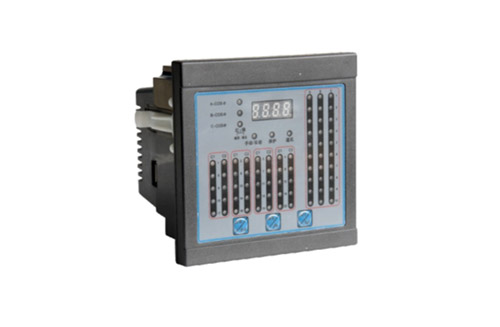

YCKM-9系列智能電容控制器是根據國家相關技術標準、規程和用戶的實際要求，采用專用的電力參數采集芯片和MCU處理器設計開發的低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管閑事和按鍵實現人機對話。通過485通訊與智能集成電力電容器連接?？刂莆锢砹堪ǎ弘妷骸㈦娏?、功率因素。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

功能特點

1.通過交流采用得到電壓、電流、功率、功率因數等數據。

2.動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電補丟失。

3.自動檢測智能電容數量及容量等信息，并按電網無功參數控制智能電容器投切。

4.具有過壓、欠壓、電壓告警、欠流、過溫、電壓諧波、電流諧波保護，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。

5.采用電壓、電流、功率因數、無功等綜合計算，電壓回差參與控制判斷，防止投切震蕩。

6。在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成的判斷失常，在功率因數變大的場合，可以準確判斷所需補償?shù)臒o(wú)功功率及補償方向（投或是切）。

7.具有手動/自動切換功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因數控制電容器的投切或切除；置手動時，能手動操作電容器的投入或切除，便于出廠調試及快速投切電容。在手動或自動狀態下均可實現模擬投切。

8.投切原則：循環投切方式延長電容使用壽命。

使用環境

相對濕度：20%~90%

環境溫度：-25~70℃

海拔高度：≤2000m

無易燃的介質存在，無導電塵埃及腐蝕性氣體存在

技術參數

電壓：≤±0.5%（在80%~120%額定電壓范圍內）

電流：≤±1.0%（在80%~120%額定電壓范圍內）

功率因素：≤±1.5%

無功功率：≤±2%

輸出方式：RS485通訊式控制輸出，控制本公司智能電容器。

電源條件

工作電壓：AC380V ±20%

額定頻率：50Hz±5%

功率消耗：＜5W
